立方體的透視方法：平行透視、成角透視

1.平行透視（一點透視）

置于視域之內的立方體，有兩個面與平面平行、兩個面與地面平行的透視。平行透視只有一個消失點。構成立方體的三組平行線，原來垂直的仍然保持垂直，原來水平的仍然保持水平，只有與畫面垂直的 那一組平行線透視延伸交于心點。

作圖方法：畫出視平線和心點，確定正方體位置，先畫出正方形，而后從正方形四角向心點連線，再畫出方體的厚度（深度）即成。如圖1一15至圖1一17所示。

2.成角透視（二點透視）

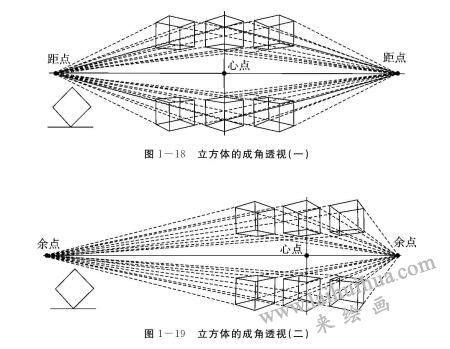

置于視域之內的立方體，上下兩個面與地而平行且與畫面垂直，沒有一個面與畫而平行的透視。成角透視有兩個消失點，除了垂直于地面那組平行線的透視仍然保持垂直外，其他兩組平行線分別消失于視平線上心點的左右兩側。如圖1 一 18、圖1 一 19所示。

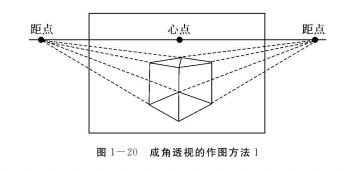

作圖方法1：畫出視平線和心點，并畫出畫面，在視平線上心點兩側定出距點（距點畫在畫面以外、心 點兩側距離相等的位置上），再在心點垂線的位置上畫立方體與畫面最近的垂直邊，將立方體的垂直邊與距點連線，畫出六個面即成。如圖1-20所示。

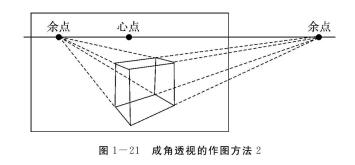

作圖方法2：畫出視平線和心點，并畫出畫面，在視平線上畫出余點（兩余點到心點的距離不相等）， 再在心點垂線的位置上畫立方體與畫面最近的垂直邊，將立方體的垂直邊與余點連線，畫出六個血即成。 如圖1 一 21所示。

室內成角透視實際應用如圖1 一22所示。
